三菱PLC简易运动?？镕X5-40SSC样例程序
下面简单介绍使用FX5-40SSC时如何进行编程。
我们将看到，到处都是?？榛撼宕娲⑵鞯牡刂贰?/span>
简易运动控制?？榈谋喑讨饕ü⑿椿撼宕娲⑵骼词迪?。
简易运动控制?？榈谋喑讨饕ü⑿椿撼宕娲⑵骼词迪?。
简易运动控制?？榈谋喑讨饕ü⑿椿撼宕娲⑵骼词迪?。
重要事情说三遍......
没有缓冲存储器解决不了的问题，如果有，那肯定是你地址没找对......
下面开始吧。
首先，给出PLC就绪信号，然后伺服ON
JOG

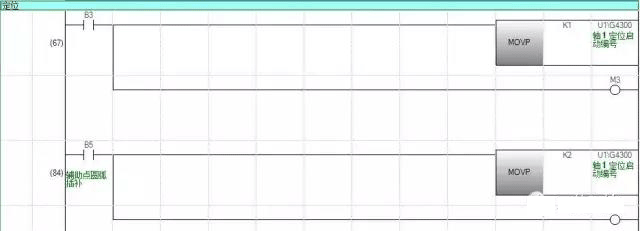

原点回归及定位控制
应该说，原点回归是属于定位控制的，所以这里原点回归和定位都是通过操作定位启动编号和定位启动信号来实现的。
把要启动的定位编号写入定位启动编号，然后驱动定位启动信号即可。
原点回归的定位编号为9001，普通定位的编号根据定位数据中的编号来指定。
另外，由于定位启动信号只有一个，为了避免双线圈，这里用了中间继电器。
定位启动信号
定位数据
定位数据是在?？榧蛞咨柚霉ぞ呃锷柚玫模盟欧峤惺裁囱亩ㄎ?，比如相对定位、绝对定位、直线插补、圆弧插补、定位地址、定位速度等，都在这里设置。
在使用定位数据时，将定位数据编号写入定位启动编号即可。
停止
错误复位
以上便是三菱PLC简易?？?/span>FX5-40SSC的基本编程了。我们也看到了好多的缓冲存储器地址，具体可以在?？榧蛞咨柚霉ぞ呃锏慊?/span>“帮助”，在下拉菜单中选择“缓冲存储器地址一览”，就会弹出一个EXCEL表。
里面满满的都是缓冲存储器地址，慢慢找，总有一个适合你！
